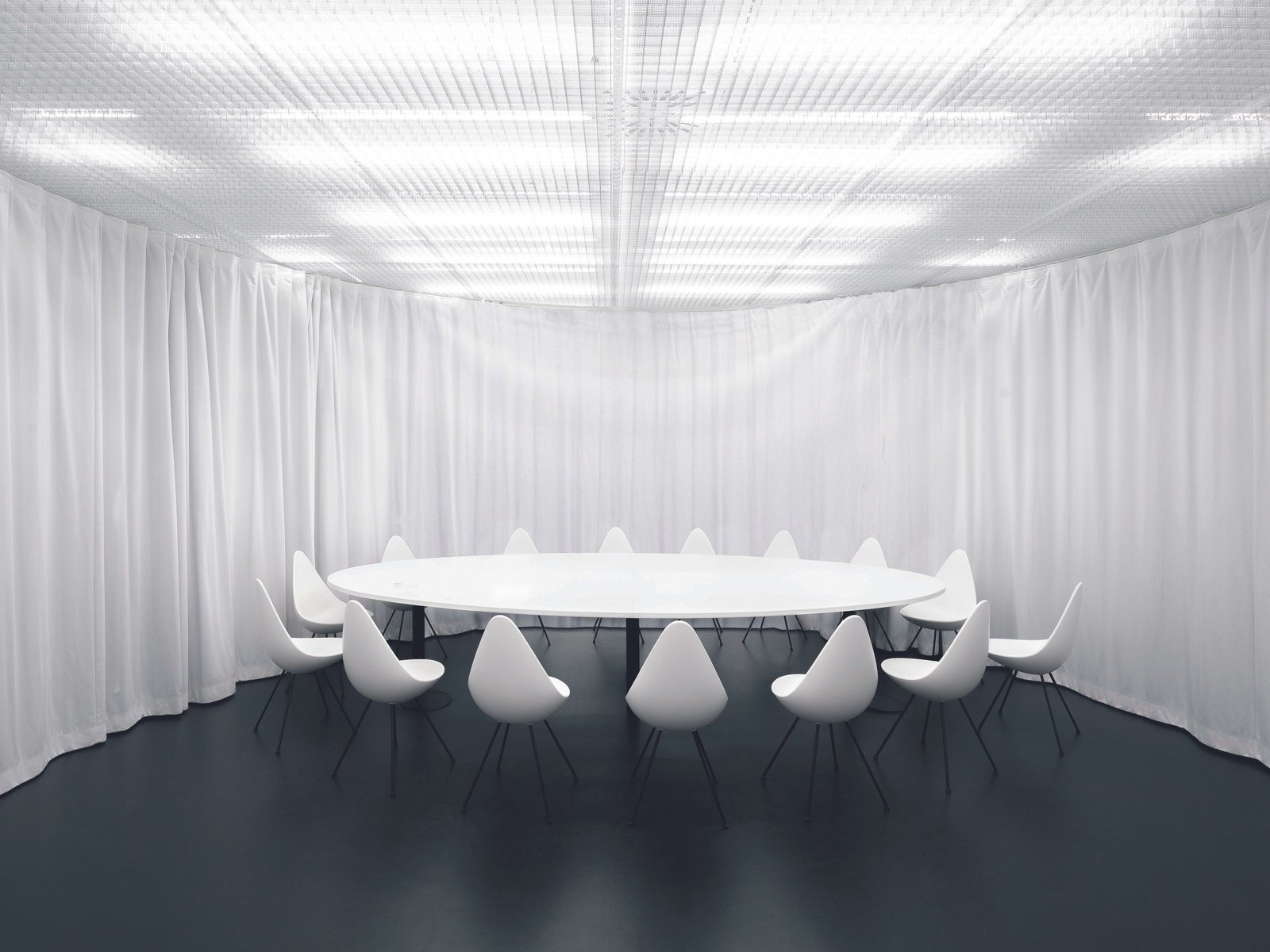

Geschlossener Schallschutzvorhang umschließt einen Besprechungstisch in einer Bibliothek

Produkt

Schallschutzvorhang: Ruhe, die sich zuziehen lässt

Name: Schallschutzvorhang: Ruhe, die sich zuziehen lässt
Brand: raumAKUSTIKS

Mehrlagiger Schallschutzvorhang · 3 bis 12 Lagen, bis 26 dB

Ein mehrlagiger Schallschutzvorhang trennt Bereiche wirklich ab – bis zu 26 dB, geprüft nach DIN EN ISO 140. Zugezogen entsteht eine Besprechungsinsel, offen bleibt die Fläche frei.

Schalldämmung

11 dB (3-lagig) bis 26 dB (12-lagig)

Aufbau

3-, 5-, 7-, 10- oder 12-lagig, nachrüstbar

Flächengewicht

1,6 kg/m² bis 4,6 kg/m²

Prüfung

DIN EN ISO 140, bewertet nach DIN EN ISO 717-1

Schiene

TRUMPF 95 OFFICE, manuell oder motorisch

Sichtseiten

frei wählbar, Sonderfarben und Motivdruck

Bis 26 dB Dämmunggeprüfte Werte für jede Lagenzahl, Gutachten liegen vor

Raum auf Knopfdruckzugezogen Besprechungsinsel, offen freie Fläche

Später erweiterbarzusätzliche Innenlagen lassen sich nachrüsten

Kostenlose Akustik-Analyse Farben & Stoffe

Alles aus einer Hand

Ein Partner – von der Messung bis zur Montage.

Wir verantworten das Ergebnis von der ersten Akustikmessung bis zur Kontrollmessung nach der Montage. Kein Zwischenhändler, kein Webshop – direkter Kontakt zum Fachbetrieb.

Beratungvor Ort, ehrlich
MessungDIN 18041, 3D-Aufmaß
Eigene Fertigungmaßgefertigt in Deutschland
Eigenes Teamsaubere Montage

Ein Schallschutzvorhang macht etwas, das ein normaler Vorhang nicht kann: Er trennt zwei Bereiche akustisch voneinander. Zugezogen wird aus einer offenen Fläche eine Besprechungsinsel oder eine Ruhezone – wer außen steht, hört das Gespräch nicht mehr. Aufgezogen ist die Fläche wieder komplett nutzbar. Diese Flexibilität ist der eigentliche Grund, warum sich Bauherren für einen Vorhang statt für eine feste Wand entscheiden.

Wir liefern und montieren das System Schallvorhang OFFICE von Gerriets – vom Aufmaß über die Schienenplanung bis zur Inbetriebnahme des Antriebs.

Schallschutz oder Raumakustik? Zwei verschiedene Aufgaben

Die beiden Begriffe werden ständig verwechselt, auch im Handel. Der Unterschied entscheidet aber darüber, ob Sie am Ende zufrieden sind:

Schallschutzvorhang – Diskretion

Mehrlagig, schwer, blickdicht. Er dämmt: Schall wird daran gehindert, von A nach B zu gelangen. Sie ziehen ihn zu und das Gespräch dahinter ist nicht mehr zu verstehen. Genau dafür ist er gebaut – und nur dafür brauchen Sie ihn.

Akustikvorhang – Klangbild

Dünn, leicht, oft lichtdurchlässig. Er absorbiert: Schall wird im Raum aufgenommen, der Nachhall sinkt, Sprache wird klarer. Eine sinnvolle und schöne Maßnahme – aber sie schafft keine Diskretion. Ein transparenter Vorhang kann nicht abschirmen, was Sie durch ihn hindurch sehen.

Wenn Sie unsicher sind, welche der beiden Aufgaben bei Ihnen ansteht, hilft eine einfache Frage: Stört Sie, wie der Raum klingt – oder stört Sie, was Sie hören? Im ersten Fall geht es um Raumakustik, im zweiten um Schallschutz.

Der Aufbau: Lagen entscheiden

Die Dämmwirkung entsteht durch den Wechsel aus schallschluckenden und schallharten Innenlagen. Je mehr Lagen, desto mehr Masse und desto höher die Dämmung – und desto schwerer der Vorhang, was wiederum Schiene und Antrieb bestimmt.

Ausführung	Schalldämmmaß	Flächengewicht
3-lagig	bis ca. 11 dB	1,6 kg/m²
5-lagig	bis ca. 13 dB	2,2 kg/m²
7-lagig	bis ca. 16 dB	2,9 kg/m²
10-lagig	bis ca. 21 dB	3,9 kg/m²
12-lagig	bis ca. 26 dB	4,6 kg/m²

Messung im Prüfstand nach DIN EN ISO 140, Schalldämmmaß bestimmt nach DIN EN ISO 717-1. Für jede Standardausführung liegt ein eigenes Schallgutachten vor. Durch weitere Innenlagen lässt sich die Dämmung darüber hinaus steigern; in einem Referenzprojekt wurden vor Ort rund 30 dB erreicht.

Was heißt das im Alltag? Ein normal lautes Gespräch liegt bei etwa 60 dB. Hinter einem 12-lagigen Vorhang kommen davon noch rund 34 dB an. Das Grundgeräusch eines belebten Büros liegt meist darüber – das Gespräch geht also darin unter und ist nicht mehr zu verstehen. Für einen ruhigen Nachbarraum bei Nacht gilt diese Rechnung nicht; dann sprechen wir über bauliche Maßnahmen statt über einen Vorhang.

Einsatzbereiche

Wo ein Schallschutzvorhang die richtige Antwort ist

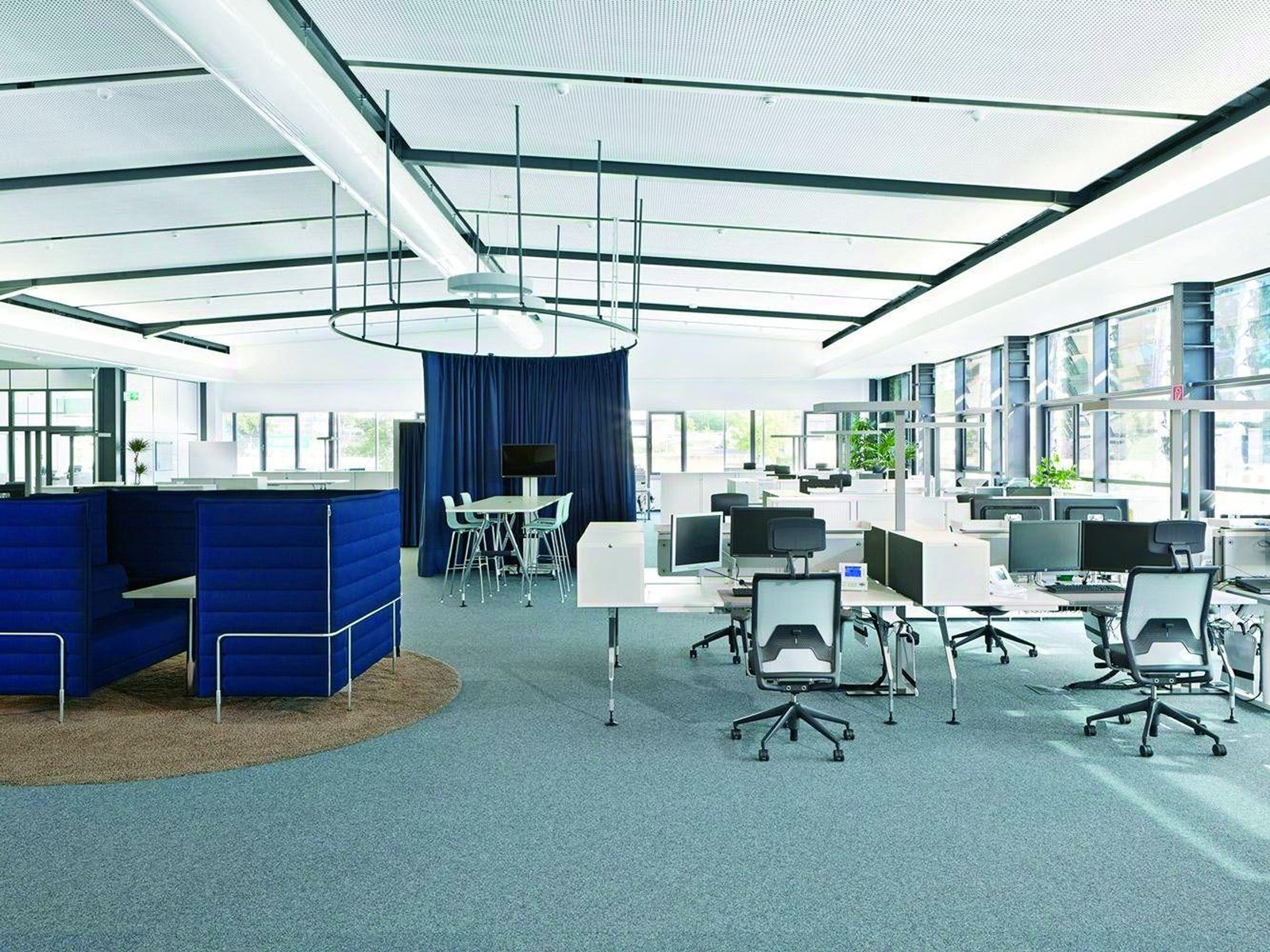

Großraumbüro BesprechungsinselRuhe- und RückzugszoneMehrzweck- und Veranstaltungshalle Hochschule & LernlandschaftShowroom & RetailCoworking

Warum der Rand über das Ergebnis entscheidet

Ein Detail, das in Prospekten selten vorkommt, in der Praxis aber alles entscheidet: Schalldämmung ist nur so gut wie die schwächste Stelle. Ein Spalt an der Decke, ein Stoß zwischen zwei Bahnen oder ein offener Durchgang lässt Schall ungehindert vorbei – und macht einen großen Teil der 26 dB wieder zunichte.

Deshalb planen wir den Randanschluss genauso sorgfältig wie den Vorhang selbst:

Überzugbügel führen den Stoff über die Schiene hinaus, damit oben kein Schlitz bleibt.
Überlappende Bahnen schließen die Stoßstellen zwischen zwei Vorhangteilen.

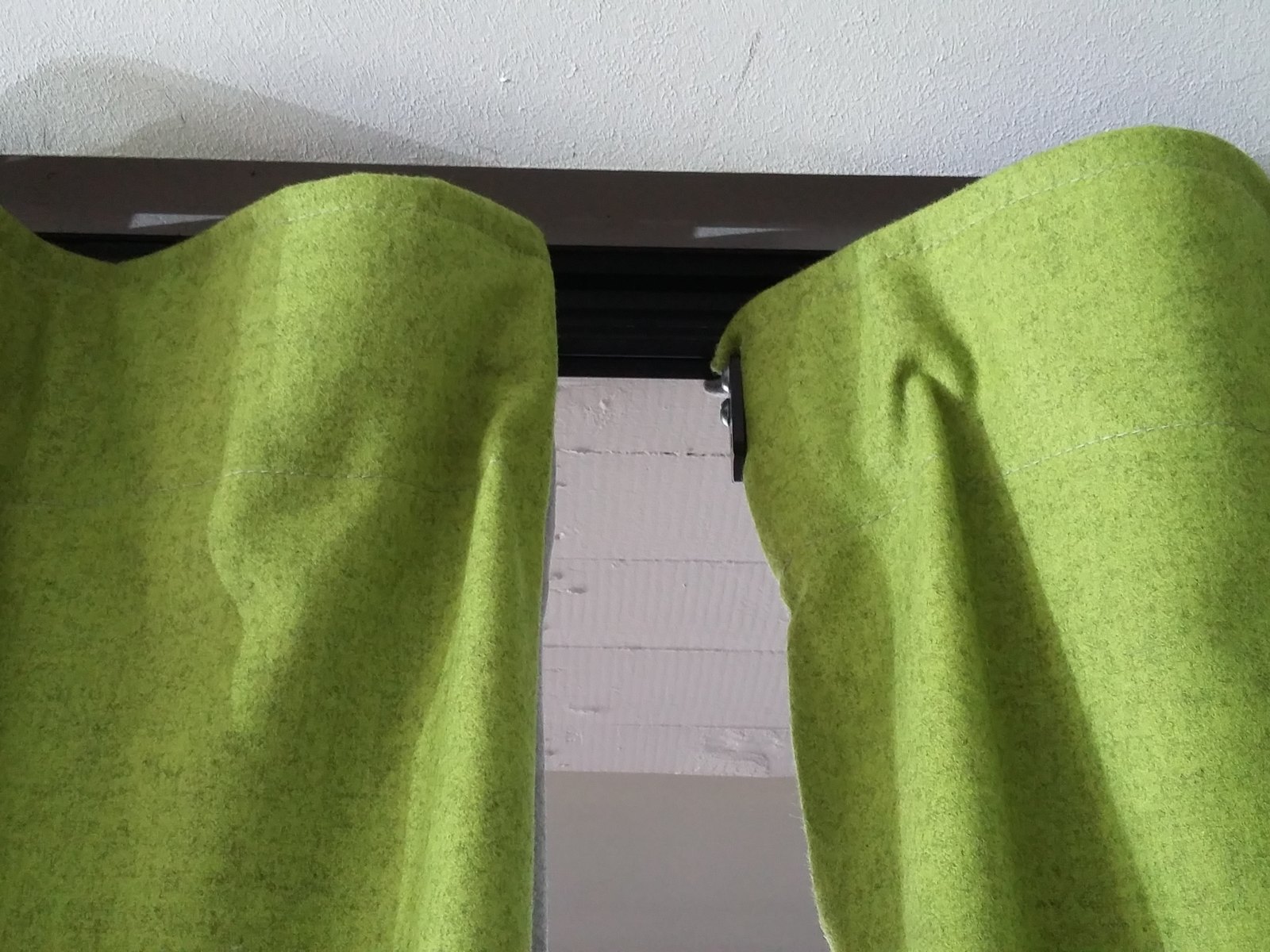

Magnetverschlüsse halten Durchgänge dicht und lassen sich trotzdem mit einer Hand öffnen.
Bodenanschluss mit ausreichender Zugabe, damit unten keine Fuge bleibt.

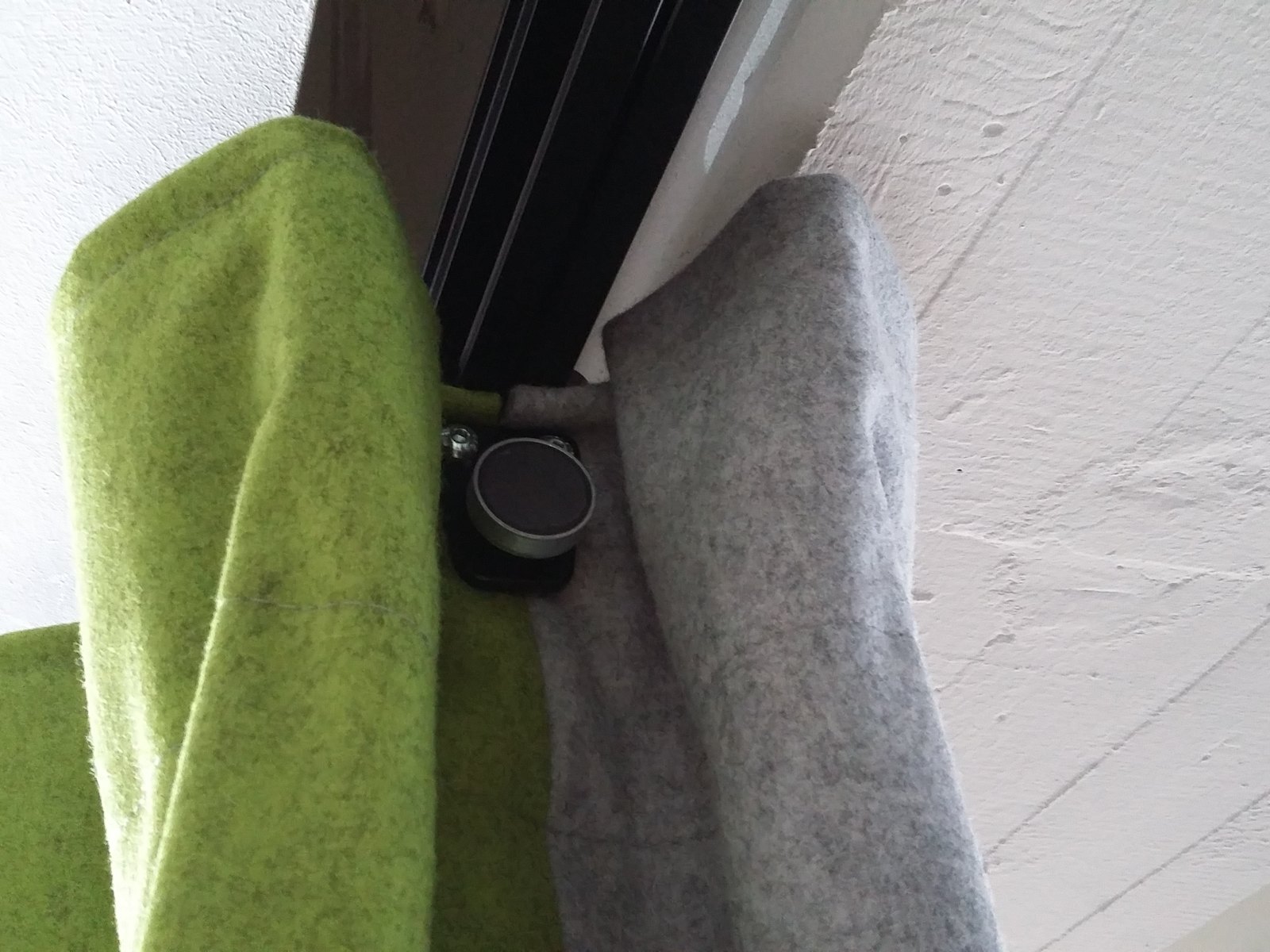

Auf den Detailfotos in der Galerie sehen Sie genau diese Punkte aus einem unserer Projekte – und nebenbei den mehrlagigen Aufbau, weil an der Kante die graue Innenlage unter der grünen Sichtlage hervorschaut.

Schiene, Antrieb und Bedienung

Der Vorhang läuft auf dem Schienensystem TRUMPF 95 OFFICE, einer verstärkten Variante der klassischen TRUMPF 95, die auch das Gewicht der 12-lagigen Ausführung trägt. Die Schiene lässt sich gerade, gebogen oder als geschlossener Rundlauf führen – so entstehen auch runde Besprechungsinseln mitten in der Fläche.

Bedient wird von Hand oder motorisch. Der Zugmotor arbeitet sehr leise und lässt sich über Funkfernbedienung, Touch-Panel oder die vorhandene Gebäudesteuerung ansprechen. Wo der Brandschutz es verlangt, koppeln wir den Antrieb an die Brandmeldeanlage, sodass sich der Vorhang im Alarmfall selbsttätig öffnet und Fluchtwege frei macht.

Gestaltung und Varianten

Sicht- und Rückseite sind frei wählbar – einfarbig aus der Objektgewebe-Kollektion TERRA, in Sonderfarben oder mit vollflächigem Motivdruck. Der Vorhang muss also nicht wie eine technische Maßnahme aussehen, sondern kann als Farbfläche die Raumgestaltung tragen.

Für Fensterlagen und besonders helle Räume gibt es die Ausführung OFFICE WINDOW, die mehr Licht durchlässt. Die Dämmwerte liegen dort naturgemäß niedriger als beim geschlossenen Aufbau. Welche Variante zu Ihrem Ziel passt, klären wir vor der Bestellung – nicht danach.

Ihre Akustik-Analyse

Soll aus einer offenen Fläche auf Knopfdruck ein ruhiger Bereich werden?

Wir kommen vorbei, messen die Situation und sagen Ihnen ehrlich, wie viele Lagen Sie für Ihr Ziel brauchen – und wo ein Vorhang nicht die richtige Lösung ist. Kostenlos und unverbindlich.

Beratung anfordern +49 6103 3865146

Wir verkaufen keinen Vorhang von der Stange. Vor jeder Empfehlung sehen wir uns Ihre Situation an, messen wo nötig und sagen Ihnen offen, ob ein Schallschutzvorhang das Richtige ist oder ob eine Stellwand, ein Akustikvorhang oder eine Maßnahme an der Decke besser zu Ihrem Ziel passt. So läuft ein Projekt mit uns ab:

So läuft Ihr Projekt

Vom Lärmproblem zur klaren Lösung – in fünf Schritten.

Analyse & Messung

Vor-Ort-Termin, Nachhall- und Pegelmessung, 3D-Aufmaß.

Planung

Auslegung nach DIN 18041 auf Basis der Messdaten.

Fertigung

Passgenaue Produktion im eigenen Haus.

Montage

Sauber durch unser eigenes Team, meist im laufenden Betrieb.

Kontrollmessung

Dokumentierter Vorher-/Nachher-Vergleich.

Sie wissen noch nicht, wie viele Lagen Ihr Ziel verlangt? Dann sprechen wir darüber – kostenlos und auf Basis Ihrer Räume. Am überzeugendsten ist ohnehin der Moment, in dem der Vorhang das erste Mal zugezogen wird.

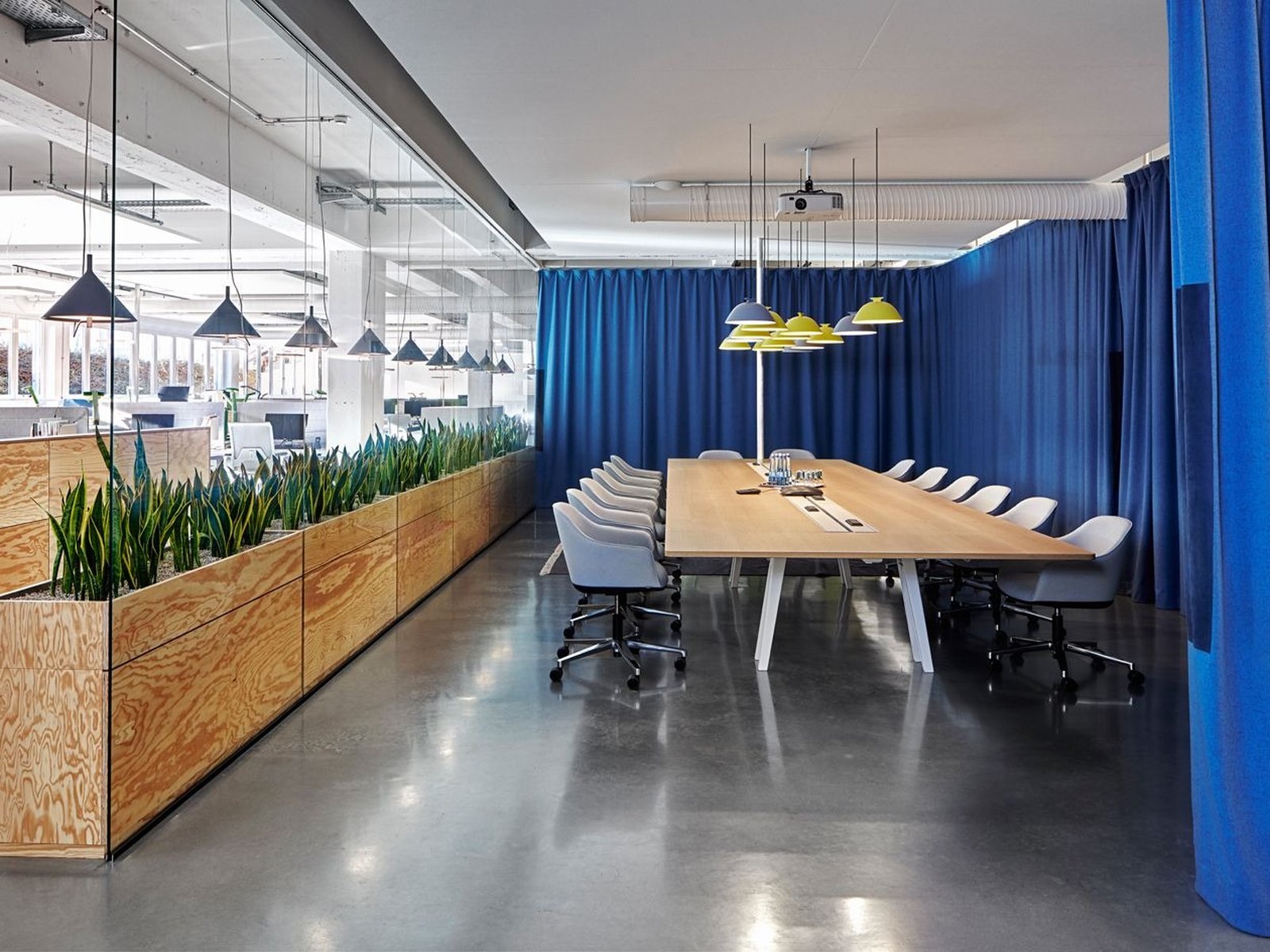

Bildnachweis: Aufnahmen der Referenzprojekte mit freundlicher Genehmigung der Gerriets GmbH – Hochschulbibliothek FHÖV Köln: Foto © Andreas Schüring Architekten BDA. Vitra Office IT, Weil am Rhein: Foto © Eduardo Perez. Leoni AG, Kitzingen: Foto © Toni Piskac. Detailaufnahmen Randanschluss und Magnetverschluss: raumAKUSTIKS.

Häufige Fragen

Wie viel Schall hält ein Schallschutzvorhang wirklich zurück?

Das hängt von der Anzahl der Lagen ab. Die geprüften Werte reichen von rund 11 dB in der 3-lagigen bis rund 26 dB in der 12-lagigen Ausführung. Zum Einordnen: Ein normal lautes Gespräch liegt bei etwa 60 dB. Hinter einem 12-lagigen Vorhang kommen davon noch rund 34 dB an – das liegt unter dem üblichen Grundgeräusch eines Büros und ist außerhalb der Insel nicht mehr zu verstehen.

Worin unterscheidet er sich vom Akustikvorhang?

Im Wirkprinzip. Der Akustikvorhang ist dünn, oft lichtdurchlässig und absorbiert Schall im Raum – er verkürzt den Nachhall und verbessert das Klangbild. Der Schallschutzvorhang ist mehrlagig und schwer und dämmt Schall zwischen zwei Bereichen – er sorgt für Diskretion. Ein transparenter Vorhang kann das nicht leisten, egal wie gut sein Absorptionsgrad ist.

Wie ist der Vorhang aufgebaut?

Als Standard gibt es die 3-, 5-, 7-, 10- und 12-lagige Ausführung, jede mit eigenem Schallgutachten. Die Innenlagen bestehen aus schwer entflammbaren, wechselnd schallschluckenden und schallharten Spezialgeweben, geruchsneutral und waschbar. Vorder- und Rückseite sind frei wählbar, auch mit Motivdruck. Zusätzliche Innenlagen lassen sich jederzeit nachrüsten – auch Jahre später.

Lässt sich der Vorhang motorisch fahren?

Ja. Das Schienensystem TRUMPF 95 OFFICE ist von Hand und motorisch verfahrbar. Der leise Zugmotor lässt sich über Funkfernbedienung, ein Touch-Panel oder die bauseitige Gebäudesteuerung ansteuern. In Projekten mit Brandschutzauflagen wird der Antrieb an die Brandmeldeanlage gekoppelt, damit sich der Vorhang im Brandfall selbsttätig öffnet.

Warum sind Randanschluss und Überlappung so wichtig?

Schalldämmung ist nur so gut wie die schwächste Stelle. Ein offener Spalt an Decke, Wand oder in der Vorhangmitte hebt einen großen Teil der Dämmwirkung wieder auf. Deshalb arbeiten wir mit Überzugbügeln, überlappenden Bahnen und Magnetverschlüssen an den Durchgängen – erst damit kommt die geprüfte Leistung im Raum tatsächlich an.

Geht das auch lichtdurchlässig?

In begrenztem Umfang, mit der Ausführung OFFICE WINDOW. Sie ist auf Fensterlagen und helle Situationen ausgelegt und lässt mehr Licht durch als der klassische Aufbau. Die Dämmwerte liegen entsprechend niedriger – wie viel in Ihrem Raum sinnvoll ist, klären wir vor der Bestellung.

Ist der Vorhang brandschutzgeprüft?

Die Einzellagen sind schwer entflammbar ausgeführt. Für öffentliche Gebäude und Sonderbauten stimmen wir die konkrete Anforderung mit Ihrem Brandschutzkonzept ab – die Nachweise legen wir vor der Beauftragung vor.
